W FABLAB Bielsko-Biała realizujemy zarówno pojedyncze pomiary, jak i bardziej rozbudowane projekty obejmujące digitalizację obiektu, opracowanie danych pomiarowych oraz przygotowanie plików do dalszego wykorzystania
Technologia może być wykorzystywana do archiwizacji geometrii, wykonania cyfrowej kopii, przygotowania modelu do druku 3D, kontroli wymiarów i kształtu, dopasowania nowego elementu do istniejącej konstrukcji, dokumentowania stanu części lub rozpoczęcia procesu inżynierii odwrotnej. Zakres usługi każdorazowo dobieramy do celu projektu i oczekiwanego rezultatu.
Kiedy warto skorzystać ze skanowania 3D?
Usługa jest szczególnie przydatna, gdy:
- obiekt ma skomplikowaną lub nieregularną powierzchnię,
- tradycyjny pomiar suwmiarką jest zbyt czasochłonny,
- dokumentacja techniczna nie istnieje albo jest niekompletna,
- potrzebna jest cyfrowa kopia rzeźby, detalu lub wzornika,
- projektowany element musi zostać dopasowany do istniejącego przedmiotu,
- konieczne jest porównanie rzeczywistego kształtu z modelem referencyjnym,
- model ma zostać zmodyfikowany albo odtworzony,
- potrzebny jest plik do dalszego projektowania lub druku 3D.
Skanujemy obiekty o bardzo zróżnicowanych gabarytach – od niewielkich detali i części o wymiarach kilku centymetrów, przez podzespoły, obudowy, odlewy, formy i elementy maszyn, aż po większe urządzenia, konstrukcje i obiekty o wymiarach sięgających kilku metrów. Mogą to być m.in. części maszyn, elementy motoryzacyjne, narzędzia i oprzyrządowanie, prototypy, elementy zużyte lub uszkodzone, detale artystyczne, rzeźby, modele wzorcowe oraz przedmioty o nieregularnych i swobodnych powierzchniach.
Skanowanie w FABLAB-ie lub bezpośrednio u klienta
Pomiar może zostać wykonany w siedzibie FABLAB Bielsko-Biała albo bezpośrednio u klienta. Mobilny charakter wykorzystywanego sprzętu pozwala realizować skanowanie w zakładach produkcyjnych, warsztatach i innych miejscach wskazanych przez klienta. To rozwiązanie jest szczególnie wygodne w przypadku dużych, ciężkich, zamontowanych na stałe lub trudnych do transportu obiektów. Przed realizacją ustalamy warunki pomiaru, dostęp do obiektu oraz zakres powierzchni, które mają zostać odwzorowane.
Co obejmuje usługa skanowania 3D?
W zależności od potrzeb możemy zrealizować cały proces – od konsultacji i doboru odpowiedniej metody pomiaru, przez przygotowanie obiektu i rejestrację geometrii, po oczyszczenie oraz scalanie danych. Przygotowujemy chmurę punktów lub siatkę trójkątów, eksportujemy dane do uzgodnionego formatu i, jeśli projekt tego wymaga, przekazujemy materiał do dalszej analizy, druku 3D, kontroli geometrycznej, projektowania CAD lub inżynierii odwrotnej. Dzięki temu klient może zlecić zarówno samo wykonanie skanu, jak i kompleksowe opracowanie danych prowadzące do uzyskania materiału gotowego do dalszej pracy.
Jak przebiega skanowanie?
1. Określenie celu pomiaru
Przed rozpoczęciem pracy ustalamy, do czego dane będą później wykorzystywane. Innego przygotowania wymaga skan do wizualizacji, innego model do druku 3D, a jeszcze innego materiał do odtworzenia części w środowisku CAD.
2. Przygotowanie obiektu
Element jest czyszczony i stabilizowany. W zależności od wybranej metody mogą zostać zastosowane znaczniki referencyjne. Powierzchnie przezroczyste, lustrzane lub bardzo refleksyjne mogą wymagać dodatkowego przygotowania.
3. Rejestracja geometrii

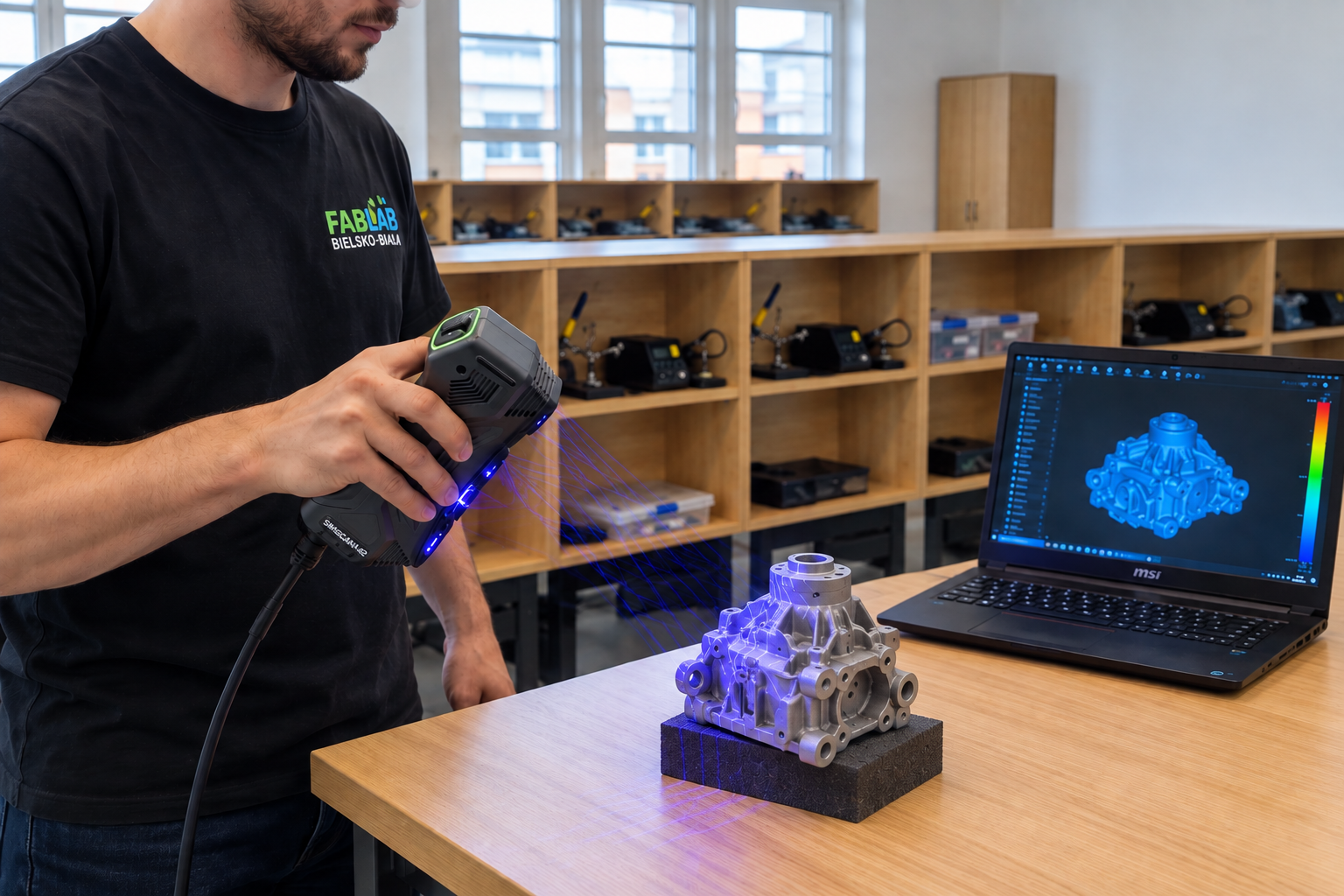

Skaner rejestruje powierzchnię z wielu kierunków. Poszczególne ujęcia są na bieżąco łączone w jeden cyfrowy model.
4. Obróbka danych
Usuwamy zakłócenia i fragmenty otoczenia, łączymy skany, uzupełniamy uzgodnione braki oraz przygotowujemy siatkę o odpowiedniej szczegółowości.
5. Eksport wyników

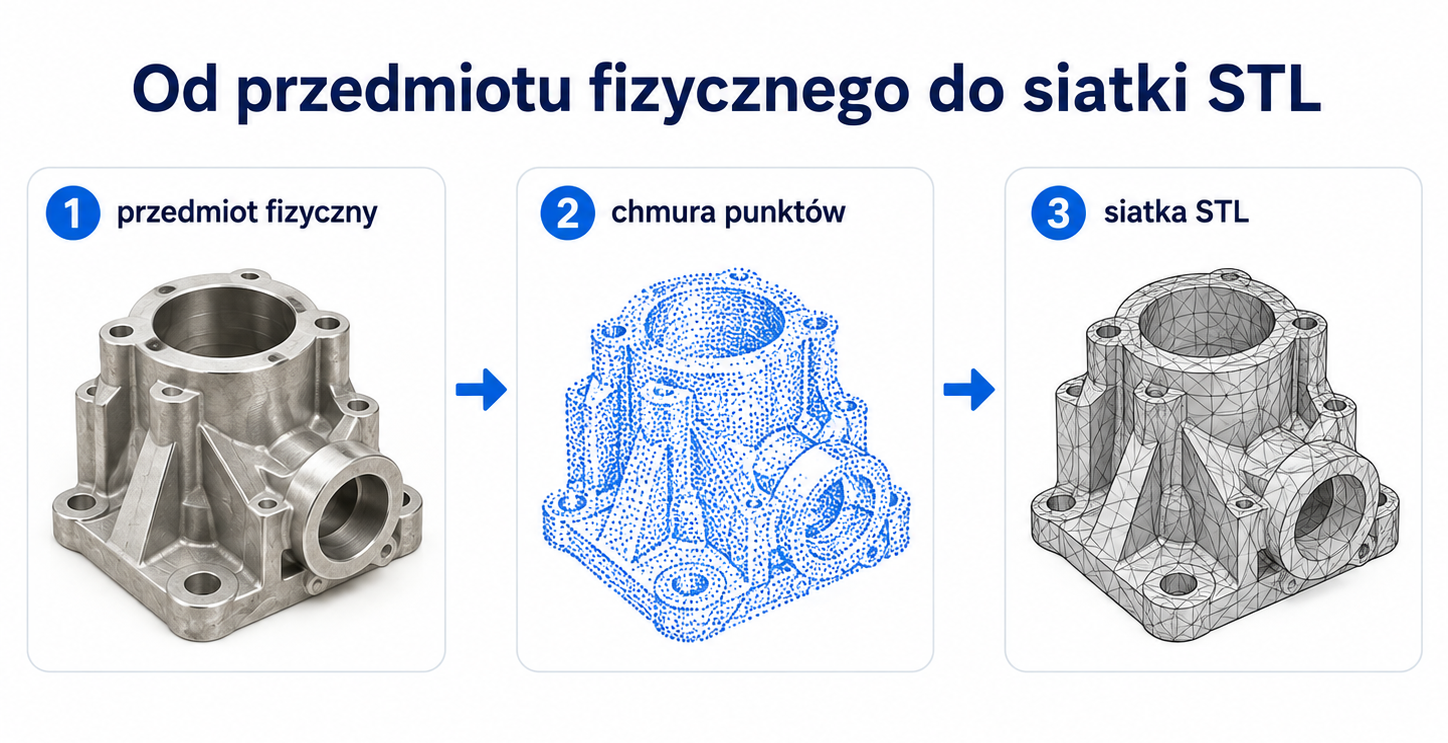

Gotowe dane mogą zostać przekazane w popularnych formatach siatkowych, takich jak STL, OBJ lub PLY. W zależności od projektu możliwe jest także przejście do kolejnego etapu — modelowania CAD lub inżynierii odwrotnej.
Skan 3D a model CAD
Skan 3D najczęściej ma postać siatki złożonej z dużej liczby trójkątów. Taki plik dobrze odwzorowuje rzeczywisty kształt, ale nie zawsze można go łatwo edytować wymiarowo.
Jeżeli potrzebny jest model parametryczny z rozpoznanymi płaszczyznami, osiami, otworami i wymiarami, skanowanie należy rozszerzyć o usługę inżynierii odwrotnej.
Co przesłać do wyceny?
- zdjęcia obiektu z kilku stron,
- przybliżone wymiary,
- opis oczekiwanego zastosowania danych,
- wymagany format pliku,
- informację czy przedmiot można dostarczyć do FABLAB-u,
- wskazanie powierzchni i wymiarów szczególnie istotnych.
Potrzebujesz cyfrowej kopii przedmiotu?
Prześlij zdjęcia, przybliżone wymiary i krótki opis zastosowania. Dobierzemy odpowiednią metodę pomiaru, zaproponujemy najlepsze miejsce realizacji — w FABLAB-ie lub bezpośrednio u klienta — oraz określimy optymalny zakres usługi: od samego skanowania 3D po przygotowanie modelu CAD lub pełną inżynierię odwrotną.
